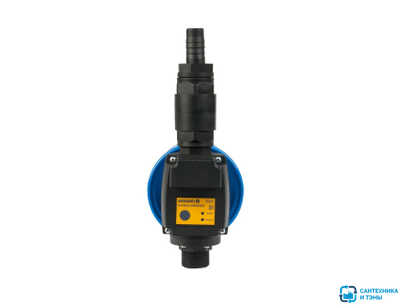

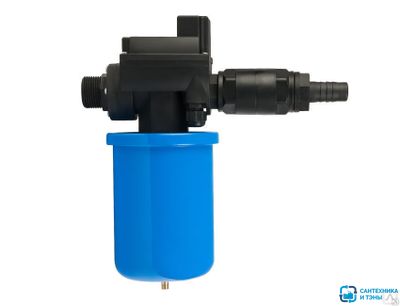

Комплект автоматики АКВАРОБОТ ТУРБИ-M3 с гидробаком на 2 литра

Комплект автоматики АКВАРОБОТ ТУРБИ-М3 с блоком автоматического управления и гидроаккумулятором 2 или 24 л предназначен для автоматического управления по давлению и потоку включением и выключением однофазных поверхностных и погружных насосов мощностью до 1,5 кВт и защиты насоса от работы в режиме «сухого хода» и в других аварийных ситуациях.

Устройство поддерживает в системе водоснабжения заданные датчиком давления пороги Рмакс и Рмин (включает насос при величине давления Рмин и выключает при Рмакс). Если по каким-либо причинам насос не создает в системе заданное давление Рмакс (режим «сухого хода», низкое напряжение электросети и другие аварийные ситуации), выключение насоса произойдет с задержкой 30 секунд при скорости потока менее 2 л/мин.

Алгоритм работы блока управления

При скорости потока более 2 л/мин насос включается и качает воду, пока есть поток (режим накачки).

Устройство может работать в двух режимах – основном и временном.

Основной режим: Насос автоматически выключается при давлении в системе Рмакс и включается при снижении давления до величины Рмин.

Временный режим: Этот режим автоматически устанавливается в случаях, когда насос в силу ряда причин не может создать в системе давление Рмакс. В этом случае насос отключится с 30-ти секундной задержкой при прекращении потока воды или снижении его скорости до 2 л/мин. Включение насоса произойдет при появлении потока воды (>2 л/мин), но не ранее, чем через 2 секунды после его выключения.

При отсутствии потока воды и снижении давления в системе до величины Рмин, насос включается и работает в течение 30 секунд. Если по истечении 30-ти секундного интервала скорость потока воды через устройство не превысила величину 2 л/мин, блок управления переходит в режим предварительной аварии.

После перехода в режим предварительной аварии устройство производит 6 автоматических пробных пусков, длительностью 30 секунд каждый – через 5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время любого из пробных пусков, насос автоматически включается и переходит в режим накачки.

В случае отсутствия воды в течение полного цикла пробных пусков, насос выключается и переводится в режим аварии.

Выход из режима аварии производится нажатием кнопки (12), или вручную, путем отключения блока управления от электропитания не менее, чем на 6 секунд.

Функциональные возможности устройства

Автоматически включает насос при скорости потока в системе более 2 л/мин.

С пятнадцатисекундной задержкой выключает насос при прекращении потока воды или снижении его скорости до 2 л/мин.

Защищает насос от работы в режиме «сухого хода».

Обеспечивает включение и выключение насоса при понижении напряжения электросети вплоть до 170 В.

Технические характеристики

• Параметры электрической сети – ~220 В ± 10%, 50 Гц.
• Мощность насоса – до 1,5 кВт.
• Максимальный ток – не более 16 А.
• Ток нагрузки – не более 10 А.
• Предельно допустимое давление в системе – 0,6 МПа (6 бар).
• Давление включения насоса Рмин – 1,5±0,5 бар.
• Давление выключения насоса Рмин – 3,0±0,5 бар.
• Минимальная чувствительность датчика потока – 2 л/мин.
• Максимально допустимый поток воды – 100 л/мин.
• Допустимый диапазон температур воды – +5…+35 °С, при температуре окружающей среды от +1 до +40 °С.
• Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
• Присоединительные размеры - 1”.
• Класс защиты – IP65.
